智能立体车库以太网无线应用（大洋泊车项目简报）

★ 特别声明：文章及方案图片皆为达泰电子原创，转载请标明出处。

一、应用背景

    大洋泊车股份有限公司于2001年注册成立，总部位于潍坊市潍城区，是从事机械式立体停车设备研发、规划、制造、安装、销售、维护保养、停车场投资运营和仓储物流等业务的高新技术企业。作为中国重机协会停车设备委员会副理事长单位，参与了多项标准的制定。主要产品有垂直升降类、巷道堆垛类、平面移动类、升降横移类、简易升降类、汽车升降机等六大类停车设备。所有产品均能配备新能源充电桩，实现充电功能。

无线以太网，以太网模块，工业物联网网关，PLC无线通讯模块，西门子无线通讯模块，立体车库无线通讯，1500PLC无线，无线网关，网口无线通信模块

二、项目背景

      体育馆东路西勘智能车库项目位于陕西省西安市碑林区体育馆东路9号西北水电家属区汽修厂内，项目用地为西北院自有土地，项目总建筑面积165.81平米，建设车位96个，层数13层，高度29.7米。该项目为大洋泊车股份有限公司定制的平面移动类智能停车库，是以传感器网络为支撑的物联网智能停车管理系统。比较于传统的停车场模式，智能立体车库不仅占地少,空间利用***,智能化程度高,采用集约化系统化的车位管理、收费管理，也可有效改变停车场收费管理混乱的状况。在缓解停车情况的同时，也实现了节能减排、低碳环保、优化城市公共环境等方面的效果。

三、现场需求

汽车回转盘为自动泊车设备的配套设备，是机械式停车设备中的重要组成部分。主要用于车库出入口，用于改变汽车前后位置，解决回转空间小，车辆掉头不方便等问题。由于汽车回转盘底部敷设大量高压电源线缆，如果与就地程控柜采用有线通讯，干扰严重，无法正常通讯，故用户考虑用无线的方式实现汽车回转盘与就低程控柜之间的通讯。

汽车回转盘下方悬挂的电气控制箱由S7-200smartPLC作为控制器，来实现转盘上下左右移动及原地回转等功能；就地程控柜采用S7-1500PLC作为控制器，与两个汽车回转盘建立通讯，从而完成立体车库内的全自动存取车功能。汽车回转盘与就地程控柜无线距离10米左右。即需要完成1500PLC与2台200smart PLC的无线通讯。

四、产品介绍

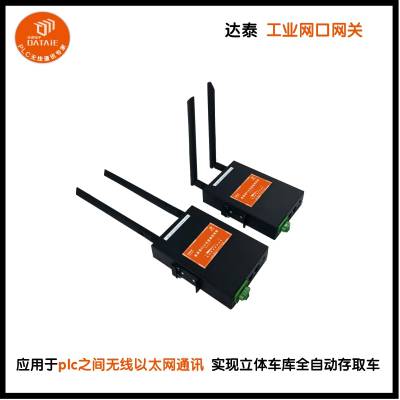

     DTD418M 达泰欧美系PLC无线通讯终端，采用 2x2 两发两收无线架构，空中传输速***达 300Mbps，兼容西门子S7协议、Profinet协议、Modbus TCP/IP等通讯协议，并采用 OFDM 调制及 MINO 技术，使无线可靠传输距离达到3KM范围内均可使用。

    DTD418M 不仅能与 PLC、DCS、智能仪表及传感器等设备组成无线测控系统，同时能与组态软件、 人机界面、触摸屏、测控终端等工控产品实现点对点（ PTP）和点对多点（ PTMP ）的远程无线组网，将分散不便于挖沟布线的设备连接在一起，直接代替网线，自适应接口，不需要编写程序，不需要布线，并且稳定可靠。线以太网，以太网模块，工业物联网网关，PLC无线通讯模块，西门子无线通讯模块，立体车库无线通讯，1500PLC无线，无线网关，网口无线通信模块

无线以太网，以太网模块，工业物联网网关，PLC无线通讯模块，西门子无线通讯模块，立体车库无线通讯，1500PLC无线，无线网关，网口无线通信模块

五、无线解决方案

达泰plc无线通讯团队考虑到无线设备安装位置电磁干扰严重，工作环境为钢架结构，以及汽车回转盘前后移动频繁的工作特点，决定采用全数字无线加密的方式来实现就地程控柜与汽车回转盘plc之间的无线通讯。
在本方案中，采用西门子PLC无线通讯终端DTD418MA来完成控制柜1500PLC与2个汽车回转盘200smart PLC的无线Profinet协议下的PLC无线通讯工作。在三处PLC端分别安装一块西门子PLC无线通讯终端DTD418MA，通过Rj45接口，无需更改原有程序，即可完成1主2从共3台西门子不同型号plc之间的无线PN通讯。
无线通讯方案示意图

六、无线方案的好处

1. 节省改造周期，提高停取车自动化程度：免除布线维护困扰，很快就可以轻松的完成改造并达到通讯稳定性要求。

2. 安装简单，无需编程：可以直接代替有线以太网线，兼容主流PLC通讯协议。通电接线即可使用，不需要编程，也不需要厂家来安装。

3. 独立组网，无运行费用：该设备采用的是达泰全数字无线加密传输方式，不依赖云平台或厂区局域网搭建，属于无线自组网通讯方式，后期无运行费用。

4. 高速方案设定，自动化指令响应：采用Profinet高速协议，联合存取车系统设定逻辑自动控制，迅速响应控制。

5. 完备的售后服务：具有20年工业现场调试经验的无线通讯团队，为产品提供可靠的技术支持与售后服务。
